Traitement physique de l’huile

L’huile isolante contenue dans les appareils électriques en service est sujette à une dégradation, principalement en raison des conditions normales d’utilisation.Cette dégradation réduit progressivement les propriétés diélectriques du fluide, augmentant ainsi la probabilité de panne.

Le traitement physique (également appelé décontamination physique) de l’huile, nettement plus avantageux par rapport à son remplacement, a pour but d’éliminer tous les contaminants éventuellement présents dans le liquide isolant (eau, particules solides, gaz dissous), en replaçant leurs valeurs dans la plage indiquée par les règlements et les guides du secteur (IEC, CENELEC, CIGRE, etc.) et en prévenant les dommages potentiels causés par exemple par l’accumulation progressive d’eau dans les isolants solides avec la formation de bulles gazeuses et de décharges électriques.

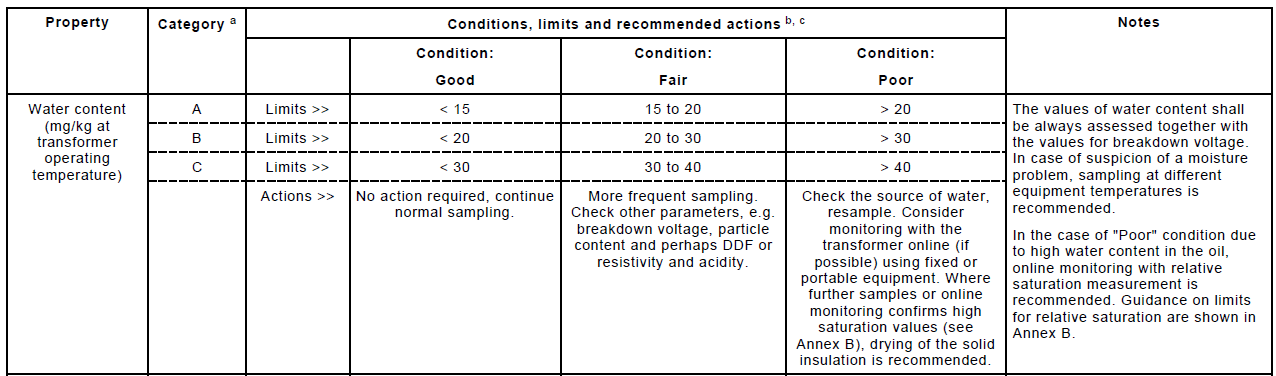

Regardez ce que prescrivent les normes sur la teneur en eau dans l'huile

Modalités de fonctionnement

Sea Marconi réalise des traitements physiques d’une manière exclusive en termes de modes de fonctionnement et de sécurité grâce à l’utilisation d’unités de traitement (DMU – Unité mobile de décontamination) équipées de systèmes de surveillance et de contrôle avancés capables de fonctionner 24 heures sur 24.
Les unités mobiles de traitement de l’huile Sea Marconi, conçues et réalisées en interne, aspirent l’huile présente dans le transformateur, la décontaminent et la pompent de nouveau dans l’appareil.Chaque fois que l’huile passe dans notre système de traitement, l’huile est:

  • réchauffé
  • déshumidifiée
  • dégazée
  • filtrée

Il se déclenche un processus de circulation fermée à travers laquelle le fluide ne sort jamais en dehors de ce circuit et, aspect très important, ne comporte même pas la vidange partielle du transformateur.

En plus de ramener les paramètres de l’huile dans les limites prescrites par les normes, le traitement physique de Sea Marconi, grâce à la circulation de l’huile à l’intérieur du transformateur, permet une élimination complète des contaminants déposés sur les parties intérieures du transformateur et sur le fond du caisson.

Ouvrez pour voir les détails des activités

Le service comprend les activités suivantes:

  • Transport a/r des techniciens spécialisés, des systèmes de traitement (DMU), des équipements, des réactifs et consommables de Sea Marconi sur les sites où se trouvent les transformateurs;
  • Installation et raccordement hydraulique et électrique des unités mobiles de dépolarisation (DMU)
  • Echantillonnage, analyses et diagnostic (Deosvision®) avant le traitement (le cas échéant);
  • Traitement de décontamination physique (dégazage et déshydratation sous vide);
  • Surveillance des paramètres de traitement;
  • Remplacement de l’huile du variateur sous charge (le cas échéant);
  • Vérification des niveaux et des évents;
  • Remplacement des sels dessicateurs dans le gel de silice;
  • Echantillonnage, analyses et diagnostic (Deosvision®) à la fin de l’intervention;

Avantages

  • Elimination de l’eau dans l’huile et des contaminants physiques
  • Rétablissement des propriétés diélectriques de l’huile

en plus, naturellement, des avantages offerts par tous les traitements effectués avec la méthodologie Sea Marconi:

Sécurité opérationnelle

grâce à la non-vidange du transformateur et à l’utilisation de l’unité de décontamination (DMU) réalisées en interne et équipées d’un système de surveillance de pointe et de mise en sécurité automatique 24h/24

Sécurité environnementale

puisque le traitement physique évite le remplacement et l’élimination/le transfert et le déplacement de quantités énormes d’huile encore utilisable, tout comme il évite les risques liés à la manipulation de l’huile contaminée

Petite taille des unités de traitement

permettant de fonctionner même en cas de contraintes logistiques extrêmes (par exemple dans des bunkers, dans des carrières souterraines centrales)

Récupération fonctionnelle de l'huile et du transformateur

(grâce à la modalité opérationnelle exclusive en circuit fermé)

Référence et conformité réglementaire

IEC 60422 Ed. 4 2013

De nombreuses applications

avec 300 appareils décontaminés au total pour une quantité d’environ 2500 tonnes d’huile totale décontaminée physiquement (données pour 2017 seulement)

Garanties

Propriétés Méthode de test Tension
nominale maximale (kV)
< 72,5 > 72,5 ? 170 > 170
Eau dissoute (mg/kg) IEC 60184 < 20,00 < 15,00 < 10,00
Tension de Décharge (kV) IEC 60156 > 50 > 60 > 70

Fiches d’approfondissement

PDF

Traitements en circuit fermé vs remplacemment de la charge d’huile (297 KiB)
